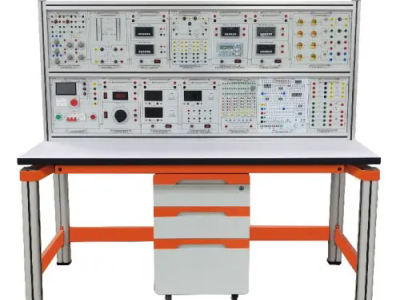

电工电子电拖综合实验装置 电工基础实训平台 茂育科教 MY-201C

品牌

茂育科教

加工定制

是

产地

上海

售后服务

一年保修，终身维护

温度

-4℃～+45℃

加工方式

包工包料

适用范围

学校、企业

安装调试

支持

安全保护

漏电保护

可售卖地

全国

类型

实训设备

型号

MY-201C

一、电工电子电拖综合实验装置概述：电工电子电拖综合实验装置-是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，涵盖"电路分析""电工基础""电工学" "电机控制""继电接触控制"等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。二、特点：1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。4、安全性能高：实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。5、装置结构合理，性能优越，配套完整，外观豪华大气。6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能：1、工作电源：三相四线（或三相五线）～380V±5%  50Hz2、温度：-10℃～40℃，相对湿度＜85%（25℃）3、装置容量：＜1.5KVA4、重量：200Kg5、外形尺寸：1600mm×700mm×1500mm四、实训装置基本配置及功能装置由主机箱、实验桌、实训屏、实训挂箱、移动矮柜、示波器架、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验模块可根据实验需求自由组合放置。（一）主机箱主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等。（3）提供～220V插座2只，为外部仪器提供工作电源。2、日光灯引线端口。3、配备实训用220V/30W日光灯管及支架一套：220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实训状况观察。4、直流电源部分5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。6、智能测量仪表

五、实训项目（一）电工基本技能实训1．本电工仪表的使用与测量误差的计算2．减小仪表测量误差的方法3．欧姆定律4．电阻的串、并、混联电路5．电阻分压器电路6．电容的串、并、混联电路7．电容的充放电电路8．伏安法测电阻9．节点电压法10．回路电压法11．支路电流法12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值13．电压表量程的扩展14．电流表量程的扩展15．已知和未知电路元件的伏安特性16．直流电阻电路故障的检查17．电路中电位的测量18．基尔霍夫电压定律19．基尔霍夫电流定律20．电压源外特性的测定21．叠加原理22．电压源与电流源的等效变换23．负载获得最大功率的条件24．戴维南定理25．诺顿定理26．互易定理27．二端口网络28．双联开关两地控制29．RLC串联交流电路30．RLC并联交流电路31．RLC串联谐振电路32．电感、电容元件在直流电路和交流电路中的特性33．正弦稳态下RL、RC串联电路34．日光灯电路的连接35．提高功率因数的方法36．电磁感应现象37．互感耦合电路38．互感线圈同名端的判断39．一阶电路过渡过程的研究40．二阶电路过渡过程的研究41．单相变压器

42．变压器参数测定及绕组极性判别43．交流电路参数的测量44．三相负载的星形联接45．三相负载的三角形联接46．三相交流电路功率的测量47．功率因数及相序的测量48．单相电度表的安装及使用（二）电工综合技能实训1．运算放大器的设计及其应用2．受控源的设计3．电流表、电压表和欧姆表的设计4．整流滤波电路的设计及应用5．报警保护电路的设计及其应用6．过流保护的设计及其应用（三）电子技术部分①数字电路实验项目：l.与门电路逻辑功能测试2.或门电路逻辑功能测试3.与非门电路逻辑功能测试4.非门电路逻辑功能测试5.CM0S门电路的测试6.基本RS触发器7.JK触发器8.D触发器9.555时基电路的应用10.二---十进制计数器11.二--十进制8421译码器12.加法器13.减法器14.由集成与非门构成单稳态触发器15.T触发器实验16.组合电路的设计之一——编码转换17.组合电路的设计之二——显示电路18.同步时序电路的设计19.计算机时序电路的设计20.CM0S集成A/D、D/A转换电路实验②模拟电路实验采用固定线路和分立元件灵活组合进行实验。

1、固定线路板实验有：（1）共射极单管放大器负反馈放大器实验（2）射极限跟随器实验（3）RC正弦振荡器实验（4）差动放大器实验（5）OTL功率放大器实验2、分立元件可完成：单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。
